新拓三维xtdic三维全场应变测量系统，采用非接触式应变测量方式,它基于数字图像相关技术(dic)技术，适用于材料应变和结构变形、裂纹、断裂以及破坏分析测试，dic三维应变测量系统可用于三维振动和形变测量，测量物体表面的三个轴位移，获得的结果中可以自动计算出材料表面的应变分部。

传统的岩石力学试验，采用应变片进行应变测量。应变片偏向于测量固定方向应变，无法实现全场测量。岩石受力发生较大范围的变形或断裂，应变片无法准确测得应变大区域。xtdic三维全场应变测量系统，可获得岩石破坏过程图像，判定岩石断裂性质，分析岩石在巴西劈裂破坏过程中的位移场、应变场。

岩石巴西劈裂dic测试应用

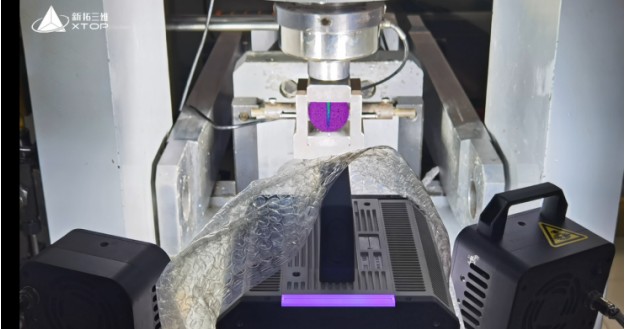

岩石巴西劈裂测试中，xtdic三维全场应变测量系统搭配高速摄像机，高速拍摄岩石破坏过程图像，结合dic软件分析可生成的载荷下定量全场应变图(拉伸、压缩和剪切)，展示岩石破坏过程和应变演化过程。

岩石劈裂试样制备

dic技术研究岩石巴西劈裂破坏过程中的全场变形和局域化破坏特征

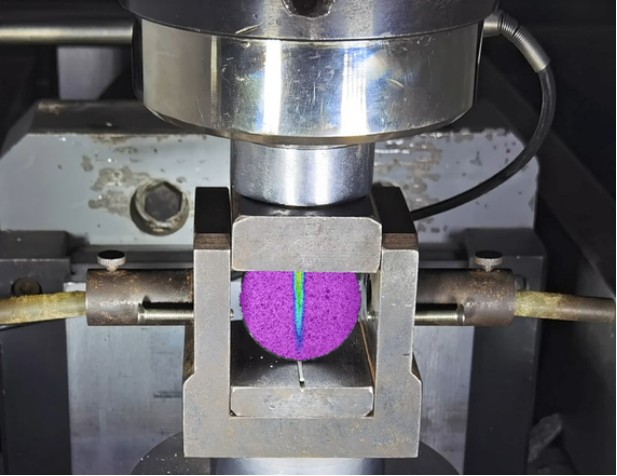

高速相机采集岩石劈裂破坏过程图像

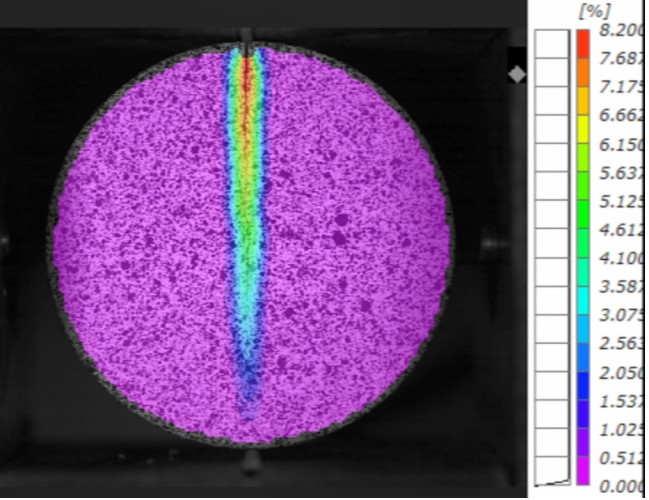

通过dic软件分析发现，岩石材料劈裂过程中x/y方向大主应变，裂纹变化趋势明显，通过色谱图分析大应变区域，分析裂纹演化以及具体数值。

岩石单轴压缩dic测试应用

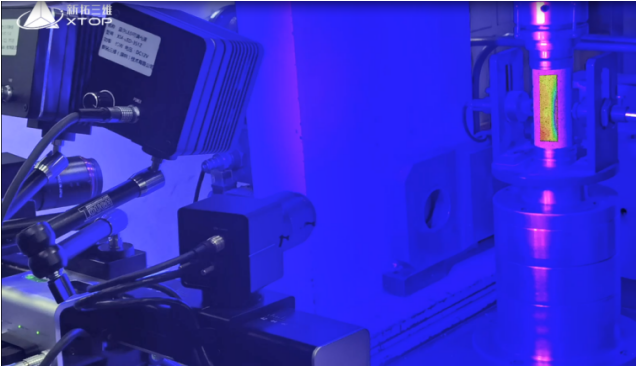

岩石在单轴压缩荷载作用下达到破坏前所能承受的大压应力，称为岩石的单轴抗压强度，采用xtdic三维全场应变测量系统搭配高速摄像机，以5000帧的非接触采集频率方式对试验过程开展全场应变观测，对比分析岩石试样的宏观力学参数、空间应变场演化规律与破坏模式。

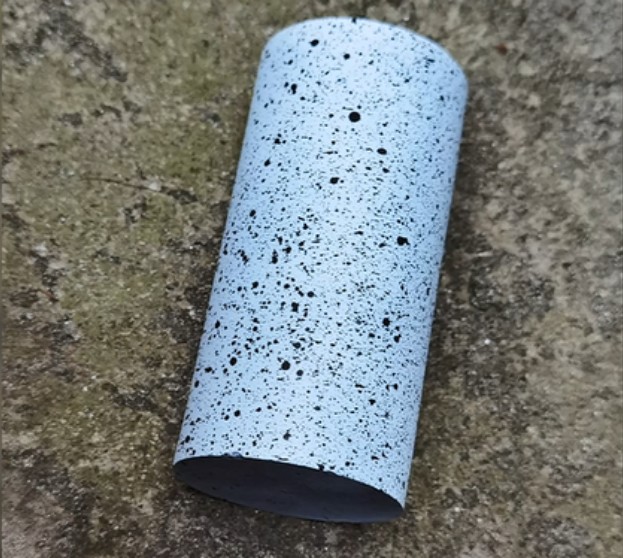

岩石压缩试样制备

xtdic三维全场应变测量系统用于试验机载荷条件下岩石压缩破坏过程的图像处理、可视化和分析。

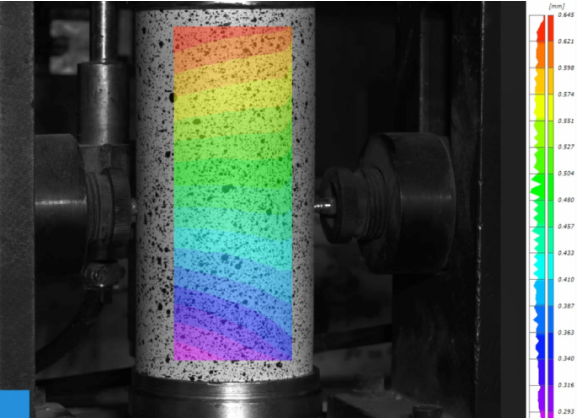

岩石压缩三维区域xyz方向合位移云图

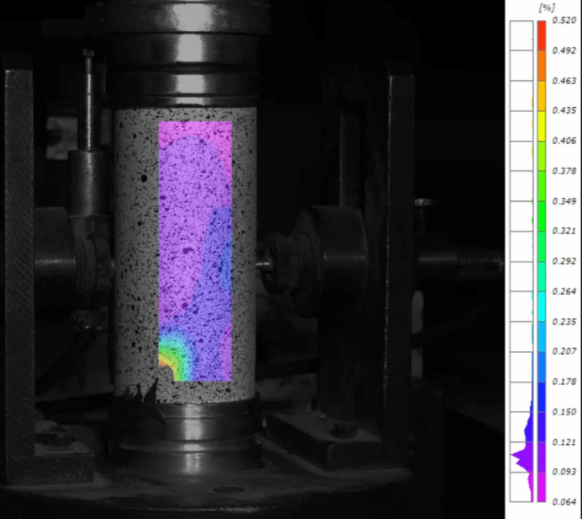

岩石压缩加载应变场云图

新拓三维xtdic三维全场应变测量系统，可测量获取加载过程中岩石试样的全场应变时空演化过程，揭示加载受力过程岩石破坏劈裂与破坏演化过程，分析试样表面全场及局部监测区应变随时间的演化，为岩石脆性破坏科研提供试验测试数据。
